MREŽE – ŽIČANA SITA

STANDARDNI ASORTIMAN ZA RUDARSKU INDUSTRIJU

  • Kvadratnog i pravougaonog otvora
  • Materijali po DIN.17223 i DIN.17224
  • Okovana i neokovana
 Otvor okca

W – veličina otvora (mm)
d – prečnik žice(mm)
t – korak (mm)
Q – težina (kg/m2)
F – otvorena površina (%)
t = W+d
Formula

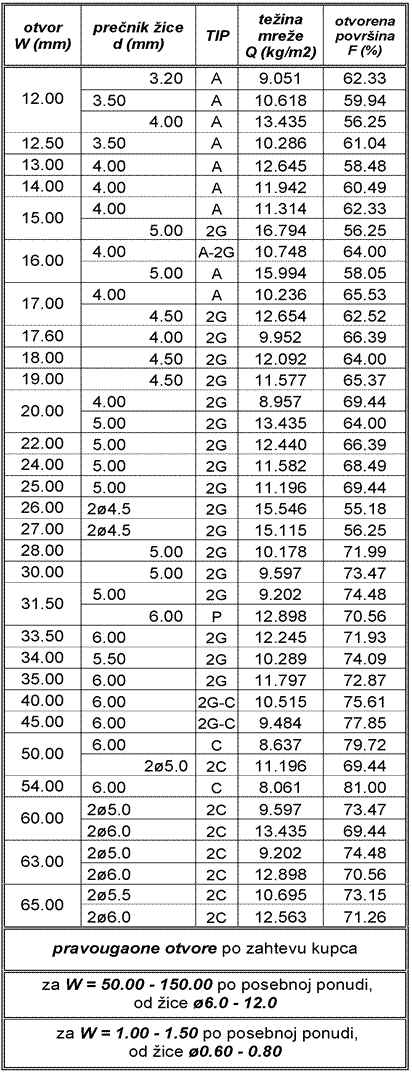

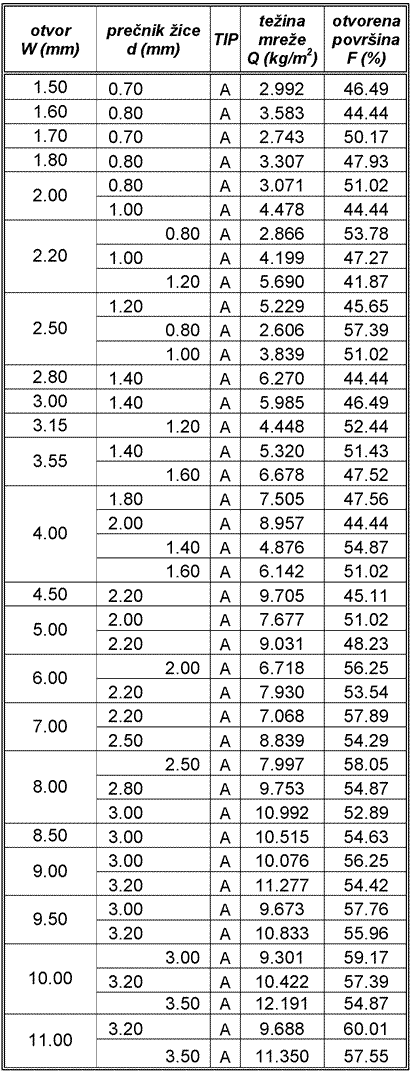

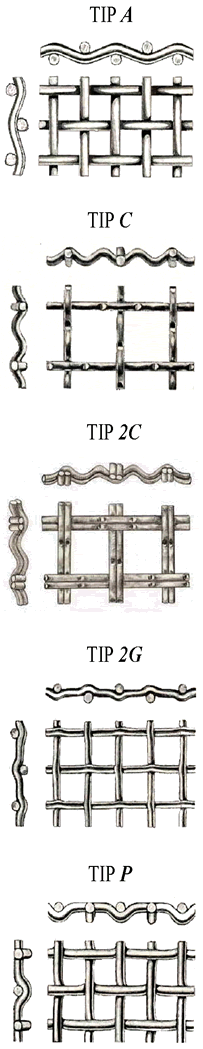

Tabela Č.P.Ž1 Tabela Č.P.Ž2 Tipovi tkanja Č.P.Ž



Kuka okova1 tip okova LS/α– savijeni lim i sito po datom uglu α=30°- 90°
Kuka okova2 tip okova LS/180° x b - savijeni lim i sito po 180° i datom odstojanju b
Kuka okova3
tip okova LS/180°– savijeni lim i sito po 180°

ostali tipovi po crtežu / zahtevu kupca

Svi tipovi okova (LS/α, LS/180° x b, LS/180°) formiraju se:

  • za otvore W od 1,5 - 3,5 mm, spajanje limova vrši se punktovanjem
  • po zahtevu korisnika, spajanje limova vrši se zakovicama na rastojanju od 200 mm

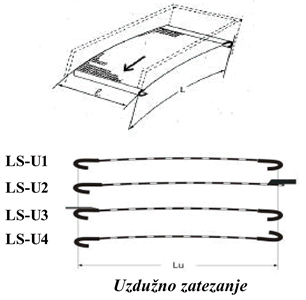

Poprečno zatezanje Uzdužno zatezanje



SITA - MREŽE ZA LESE MOBILNIH SUŠARA


  • Žičana sita i mreže kvadratnog i pravougaonog otvora
  • Materijali: Nerđajući čelik   Č.4580   (800-1000 N/mm2);
    Po zahtevu kupca:
    - Nerđajući čelik Č.4580  (1600-2000 N/mm2);
    - Čelične patentirane žice;
    - Pocinkovane žice - Č.P.Ž i S.V.Ž...
  • Dimenzije mreža: po zahtevu kupca u širinama do 2150 mm;
  • Tipovi preplita: A; B; B13; B15; B17; B19: C; C35; C37; C39;...
 Otvor okca susare Wo – veličina otvora po osnovi (mm)
Wp – veličina otvora po potki (mm)
do – prečnik žice osnove (mm)
dp – prečnik žice potke (mm)
to – korak po osnovi (mm)
tp – korak po potki (mm)
Q – težina (kg/m2)
F – otvorena površina (%)
t = W+d

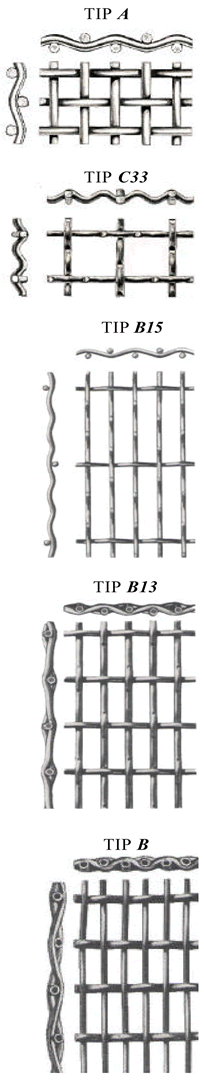

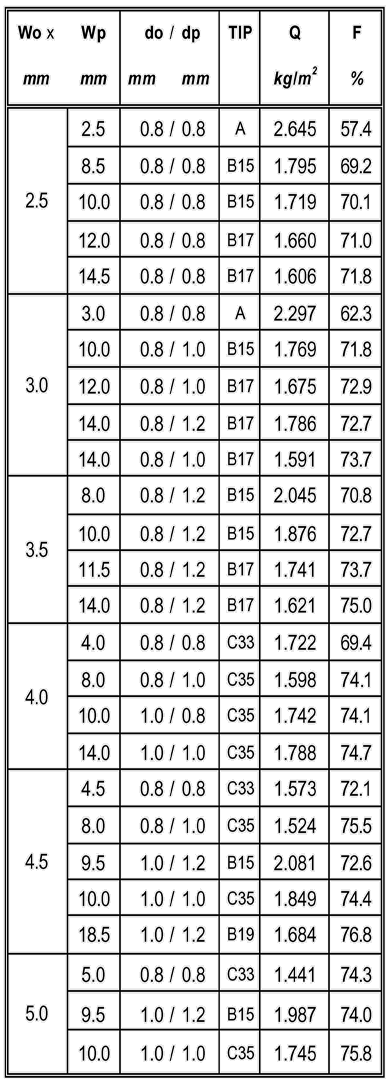

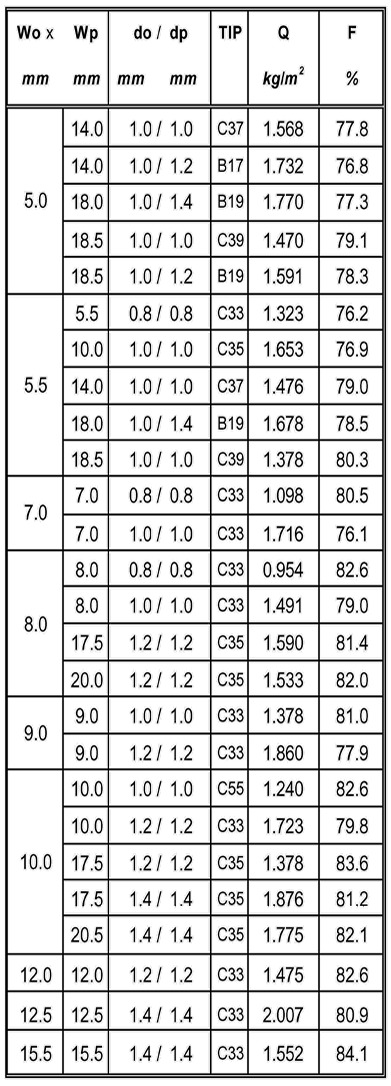

Mreže za lese mob. sušara1 Mreže za lese mob. sušara2 Tipovi tkanja sušare
